| 触点参数 | 触点形式 | 1B/1A | 出厂为常闭状态 | |||||
| 触点材料 | 银合金 | 辅助触点电流 | 1A | |||||
| 接触电阻 | ≤1.0mΩ | 按照伏安法进行测试，通入10A恒定电流 | ||||||
| 触点负载（阻性） | 200A/250VAC | 触点负载（阻性） | 130A 60VDC | |||||
| 最大切换电压 | 250VAC | 最大切换电压（DC) | 60VDC | |||||
| 最大切换电流 | 150A | 最大切换电流(A) | 130A | |||||
| 最大切换功率 | 37500VA | 额定切换功率 | 7800VA | |||||
| 线圈规格 | 动作时间 | 吸合 | ≤50ms | 额定电压驱动 | ||||
| 释放 | ≤50ms | 额定电压驱动 | ||||||
| 额定电压 VDC | 吸合电压 ¹VDC | 释放电压 ¹ VDC | 最大电压 ² VDC | 线圈电阻Ω±10% | ||||
| 单线圈 | 双线圈 | |||||||
| 2.4W | 线圈电流mA | 4.8W | 线圈电流mA | |||||
| 6 | ≤4.8 | ≤4.8 | 12 | 15 | 400 | 7.5 | 800 | |
| 9 | ≤7.5 | ≤7.5 | 18 | 34 | 265 | 17 | 530 | |
| 12 | ≤9.6 | ≤9.6 | 24 | 60 | 200 | 30 | 400 | |
| 24 | ≤19.2 | ≤19.2 | 48 | 240 | 100 | 120 | 200 | |
| 脉冲宽度 | ≥200ms | |||||||
| 性 能 参 数 | 额定工作温度 | -40℃~85℃ | 在极限温度要求按最大工作频度能工作48H | |||||
| 湿度 | 45%-90%RH | |||||||
| 机械振动 | 10~55HZ单振幅 0.35mm | 试验后，应无结构松动和机械损伤，继电器的状态不能改变。 | ||||||
| 机械冲击 | 500m/S2 11MS | 试验后，应无结构松动和机械损伤，继电器的状态不能改变。 | ||||||
| 绝缘电阻 | ≥1000MΩ | 500VDC | ||||||
| 介质耐压 | 触点-触点 | 2000VAC 1min | 介质耐压试验，不允许有飞弧、闪络或绝缘击穿现象，漏电流不得大于1mA | |||||
| 触点-线圈 | 4000VAC 1min | |||||||
性能参数
介质耐压
辅助触点间
1000VAC 1min
介质耐压试验，不允许有飞弧、闪络或绝缘击穿现象，漏电流不得大于1mA
线圈-辅助触点间
2000VAC 1min
电气寿命 （阻性负载）
主触点
150A
250VAC
3×103
150A
60VDC
1×103
120A
250VAC
1×104
辅助触点
1A
60VDC
1×105
机械寿命
3×105
不带载或轻载条件下，连续动作次数
订货标识：

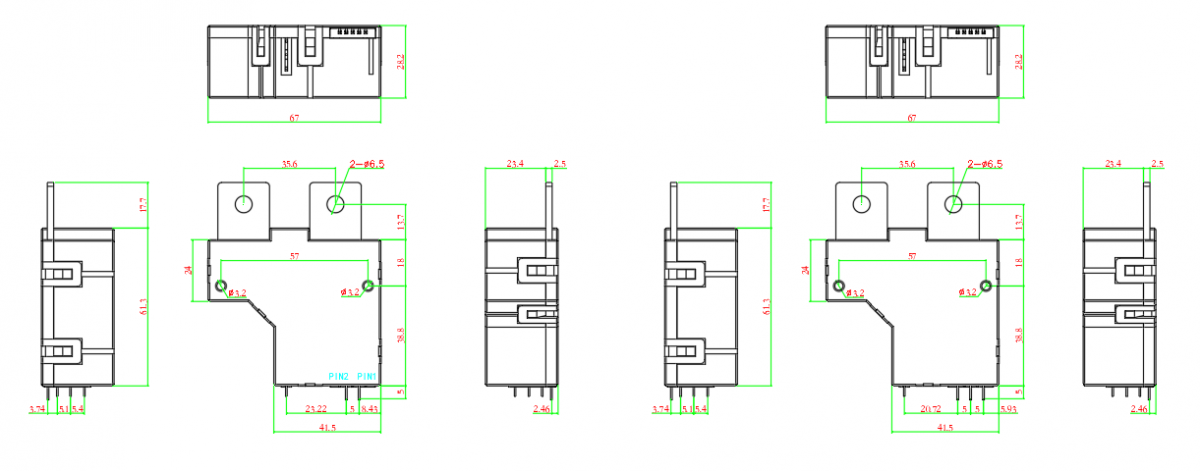

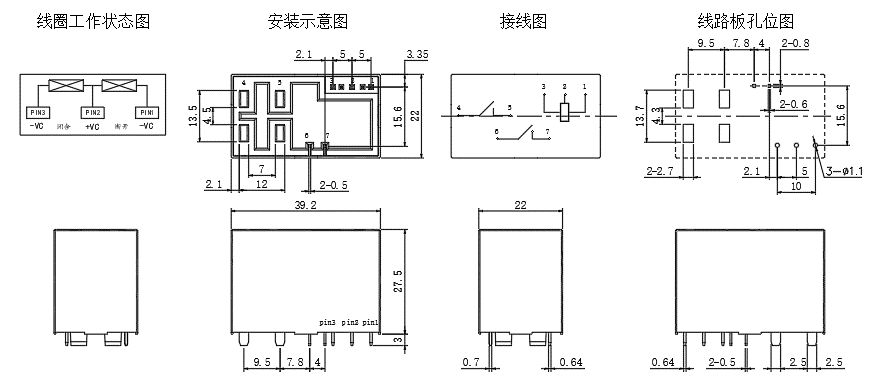

外形尺寸、接线圈（单位：mm）：
