| 外观 | 外壳颜色 | 黑色 | ||||||
| 触点参数 | 触点形式 | 1A(1B） | 出厂为闭状态 | |||||
| 触点材料 | 银合金 | |||||||
| 接触电阻 | ≤2mΩ | 按照伏安法进行测试，通入10A恒定电流 | ||||||
| 触点负载（阻性） | 40A/250VAC | |||||||
| 最大切换电压 | 250VAC | |||||||
| 最大切换电流 | 40A | |||||||
| 最大切换功率 | 10000VA | |||||||
| 线圈规格 | 动作时间 | 吸合 | ≤20ms | 额定电压驱动 | ||||
| 释放 | ≤20ms | 额定电压驱动 | ||||||
| 额定电压 VDC | 吸合电压 ¹VDC | 释放电压 ¹ VDC | 最大电压 ² VDC | 线圈电阻Ω | ||||
| 单线圈/2W | 双线圈/4W | |||||||
| 6 | ≤4.8 | ≤4.2 | 18 | 18±10% | (9±10%）✖2 | |||
| 9 | ≤7.2 | ≤6.3 | 27 | 40.5±10% | (20.25±10%）✖2 | |||
| 12 | ≤9.6 | ≤8.4 | 36 | 72±10% | (36±10%）✖2 | |||
| 24 | ≤19.2 | ≤16.8 | 72 | 288±10% | (144±10%）✖2 | |||
| 脉冲宽度 | 100ms | |||||||
| 性能参数 | 额定工作温度 | -40℃~70℃ | 在极限温度要求按最大工作频度能工作72H | |||||
| 湿度 | 45%-90%RH | |||||||
| 机械振动 | 10~55HZ单振幅 0.35mm | 试验后，应无结构松动和机械损伤，继电器的状态不能改变。 | ||||||
| 机械冲击 | 500m/S2 11MS | 试验后，应无结构松动和机械损伤，继电器的状态不能改变。 | ||||||
| 绝缘电阻 | ≥1000MΩ | 500VDC | ||||||
| 介质耐压 | 触点-触点 | 2000VAC 1min | 介质耐压试验，不允许有飞弧、闪络或绝缘击穿现象，漏电流不得大于1mA | |||||
| 触点-线圈 | 4000VAC 1min | |||||||
性能参数
电气寿命
6×103
在40A/250VAC条件下（阻性负载，频率参照标准）， 连续动作次数。
机械寿命
1×106
不带载或轻载条件下，连续动作次数

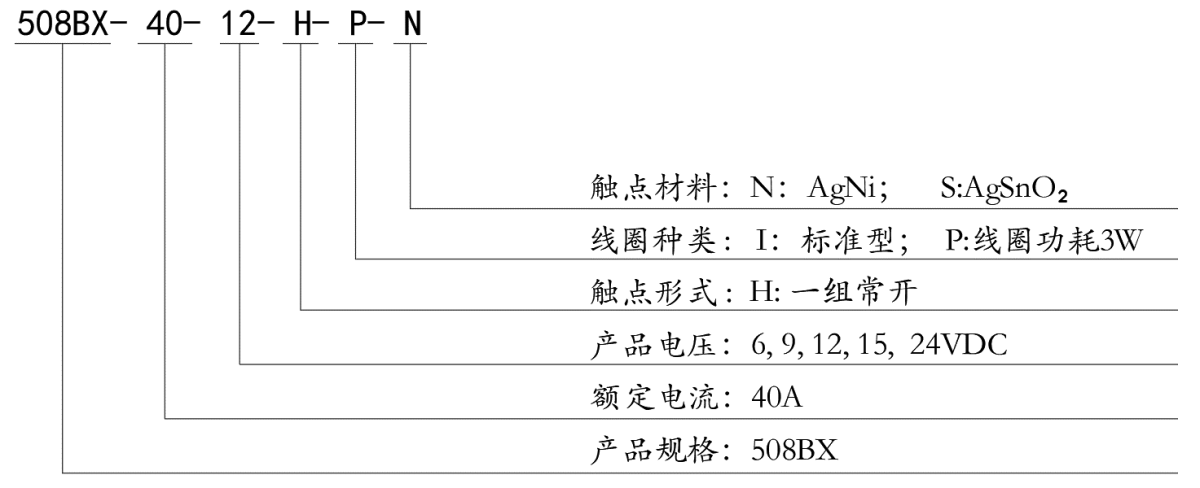

订货标识：

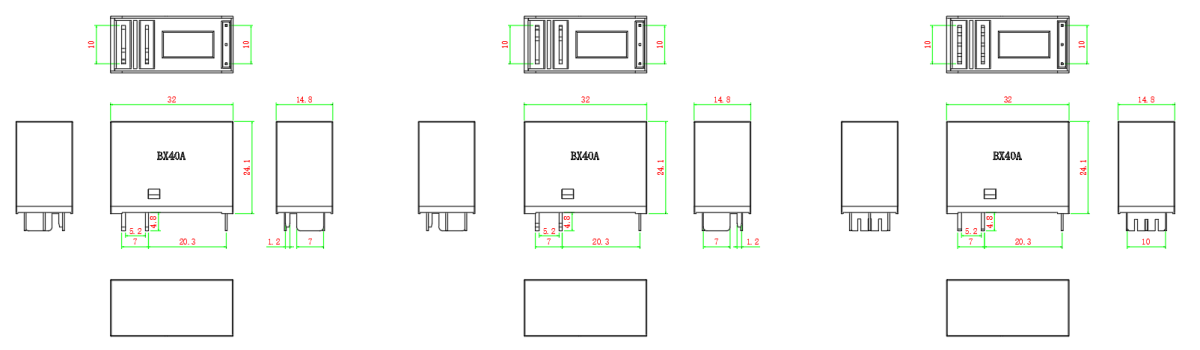

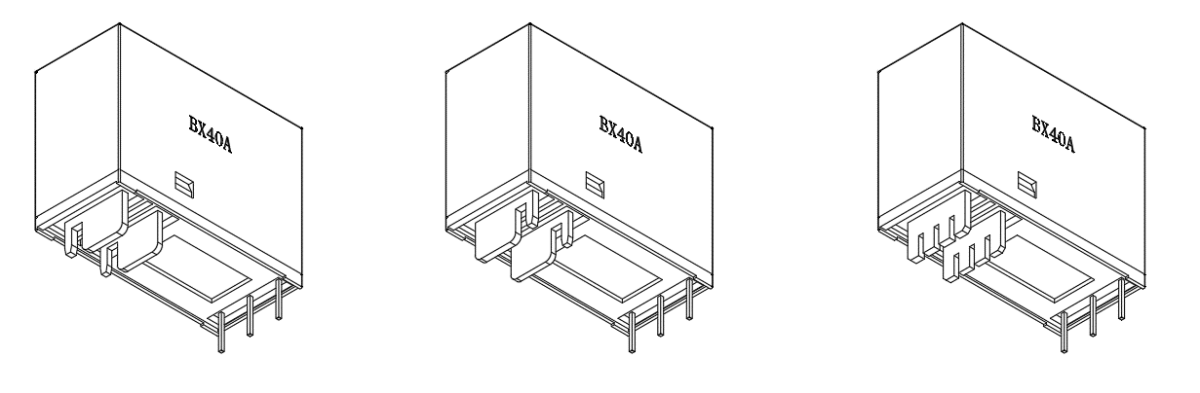

外形尺寸图、接线图（单位：mm）
