主要参数

外观	外壳颜色		黑色		备注
触点	触点形式		1B(1A）		出厂为常闭状态
	触点材料		银合金
	接触电阻		≤1.5mΩ		按照伏安法进行测试，通入10A恒定电流
	触点负载（阻性）		100A/250VAC
	最大切换电压		250VAC
	最大切换电流		100A
	最大切换功率		25000VA
线圈规格	动作时间	吸合	≤20ms		额定电压驱动
		吸合	≤20ms		额定电压驱动
	额定电压 VDC	吸合电压 ¹VDC	释放电压 ¹ VDC	最大电压 ² VDC	线圈电阻Ω
					单线圈/1.5W	双线圈/3W
	6	≤4.8	≤4.2	18	24±10%	(12±10%）✖2
	9	≤7.2	≤6.3	27	54±10%	(27±10%）✖2
	12	≤9.6	≤8.4	36	96±10%	(48±10%）✖2
	24	≤19.2	≤16.8	72	384±10%	(192±10%）✖2
	脉冲宽度		100ms
性能参数	额定工作温度		-40℃~70℃		在极限温度要求按最大工作频度能工作72H
	湿度		45%-90%RH
	机械振动		10~55HZ单振幅 0.35mm		试验后，应无结构松动和机械损伤，继电器的状态不能改变。
	机械冲击		500m/S2 11MS		试验后，应无结构松动和机械损伤，继电器的状态不能改变。
	绝缘电阻		≥100MΩ		500VDC
	介质耐压	触点-触点	2500VAC 1min		介质耐压试验，不允许有飞弧、闪络或绝缘击穿现象，漏电流不得大于1mA
		触点-线圈	4000VAC 1min

性能参数	电气寿命		6×10³		在100A/250VAC条件下（阻性负载，频率参照标准），连续动作次数。
	机械寿命		1×10⁶		不带载或轻载条件下，连续动作次数

订货标识：

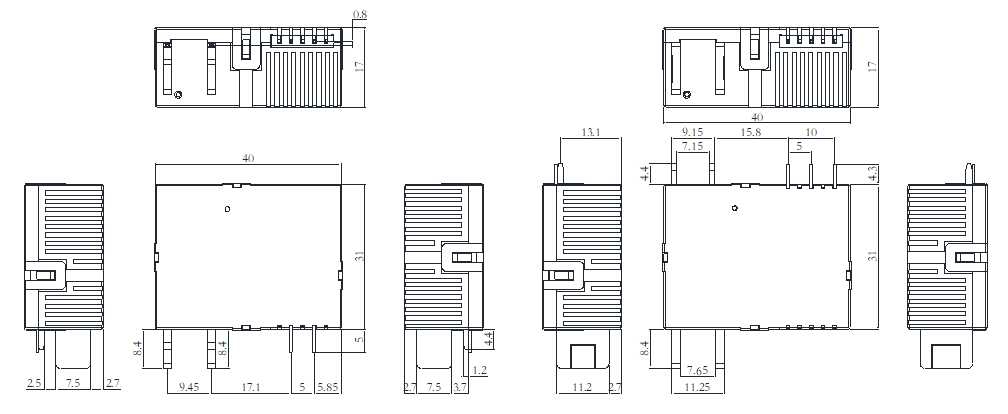

外形尺寸图、接线图（单位：mm）

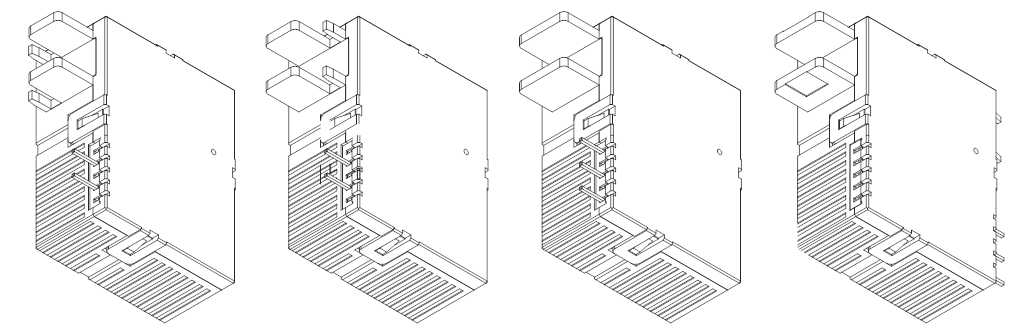

典型安装方式：
