| 文件名 | 备注 | 更新时间 |
|---|
| 外观 | 外壳颜色 | 黑色 | ||||||
| 触点参数 | 触点形式 | 1B(1A） | 出厂为常闭状态 | |||||
| 触点材料 | 银合金 | |||||||
| 接触电阻 | ≤1.0mΩ | 按照伏安法进行测试，通入10A恒定电流 | ||||||
| 触点负载（阻性） | 120A/250VAC | 触点负载（阻性） | 60A 30VDC | |||||
| 最大切换电压 | 250VAC | 最大切换电压（DC) | 30VDC | |||||
| 最大切换电流 | 120A | 最大切换电流(DC) | 60A | |||||
| 最大切换功率 | 30000VA | 额定切换功率 | 1800VA | |||||
| 线圈规格 | 动作时间 | 吸合 | ≤20ms | 额定电压驱动 | ||||
| 释放 | ≤20ms | 额定电压驱动 | ||||||
| 额定电压 VDC | 吸合电压 ¹VDC | 释放电压 ¹ VDC | 最大电压 ² VDC | 线圈电阻Ω | ||||
| 单线圈/4W | 双线圈/8W | |||||||
| 9 | ≤7.2 | ≤6.3 | 27 | 20±10% | (10±10%）✖2 | |||
| 12 | ≤9.6 | ≤8.4 | 36 | 36±10% | (18±10%）✖2 | |||
| 15 | ≤9.6 | ≤8.4 | 36 | 56±10% | (28±10%）✖2 | |||
| 24 | ≤19.2 | ≤16.8 | 72 | 144±10% | (72±10%）✖2 | |||
| 脉冲宽度 | 100ms | |||||||
| 性能参数 | 额定工作温度 | -40℃~70℃ | 在极限温度要求按最大工作频度能工作72H | |||||
| 湿度 | 45%-90%RH | |||||||
| 机械振动 | 10~55HZ单振幅 0.35mm | 试验后，应无结构松动和机械损伤，继电器的状态不能改变。 | ||||||
| 机械冲击 | 500m/S2 11MS | 试验后，应无结构松动和机械损伤，继电器的状态不能改变。 | ||||||
| 绝缘电阻 | ≥100MΩ | 500VDC | ||||||
| 介质耐压 | 触点-触点 | 2000VAC 1min | 介质耐压试验，不允许有飞弧、闪络或绝缘击穿现象，漏电流不得大于1mA | |||||
| 触点-线圈 | 4000VAC 1min | |||||||
性能参数
电气寿命
6×103
在120A/250VAC条件下（阻性负载，频率参照标准），连续动作次数
机械寿命
1×106
不带载或轻载条件下，连续动作次数

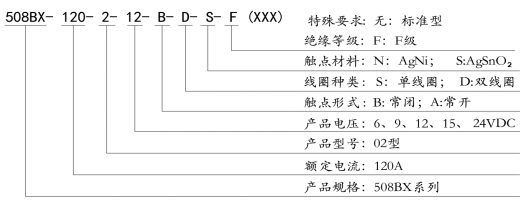

订货标识：

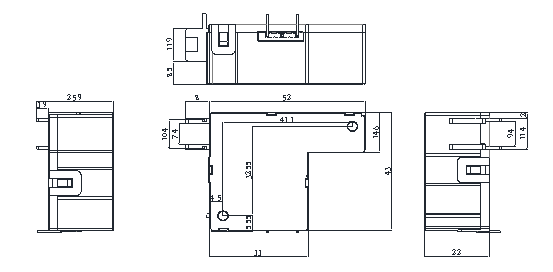

外形尺寸图、接线图（单位：mm）

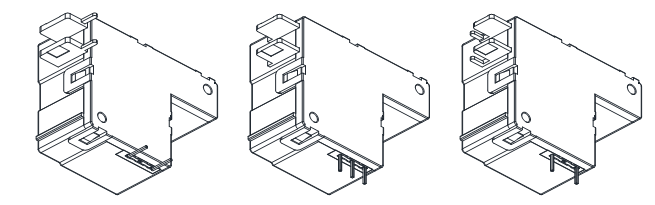

典型安装方式：
