| 文件名 | 备注 | 更新时间 |
|---|
| 外观 | 外壳颜色 | 黑色 | ||||||||
| 触点参数 | 触点形式 | 1A(1B） | 出厂为常闭状态 | |||||||
| 触点材料 | 银合金 | |||||||||
| 接触电阻 | ≤1.5mΩ | 按照伏安法进行测试，通入10A恒定电流 | ||||||||
| 触点负载（阻性） | 90A/250VAC | |||||||||
| 最大切换电压 | 250VAC | |||||||||
| 最大切换电流 | 90A | |||||||||
| 最大切换功率 | 22500VA | |||||||||
| 线圈参数 | 动作时间 | 吸合 | ≤20ms | 额定电压驱动 | ||||||
| 吸合 | ≤20ms | 额定电压驱动 | ||||||||
| 额定电压 VDC | 吸合电压 ¹VDC | 释放电压 ¹ VDC | 最大电压 ² VDC | 线圈电阻Ω | ||||||
| 单线圈/1.5W | 双线圈/3W | |||||||||
| 6 | ≤4.8 | ≤4.2 | 18 | 24±10% | (12±10%）✖2 | |||||
| 9 | ≤7.2 | ≤6.3 | 27 | 54±10% | (27±10%）✖2 | |||||
| 12 | ≤9.6 | ≤8.4 | 36 | 96±10% | (48±10%）✖2 | |||||
| 24 | ≤19.2 | ≤16.8 | 72 | 384±10% | (192±10%）✖2 | |||||
| 脉冲宽度 | 100ms | |||||||||
|
性 |
额定工作温度 | -40℃~70℃ | 在极限温度要求按最大工作频度能工作72H | |||||||
| 湿度 | 45%-90%RH | |||||||||
| 机械振动 | 10~55HZ单振幅 0.35mm | 试验后，应无结构松动和机械损伤，继电器的状态不能改变。 | ||||||||
| 机械冲击 | 500m/S2 11MS | 试验后，应无结构松动和机械损伤，继电器的状态不能改变。 | ||||||||
| 绝缘电阻 | ≥100MΩ | 500VDC | ||||||||
| 介质耐压 | 触点-触点 | 2500VAC 1min | 介质耐压试验，不允许有飞弧、闪络或绝缘击穿现象，漏电流不得大于1mA | |||||||
| 触点-线圈 | 4000VAC 1min | |||||||||
| 性能参数 | 电气寿命 | 6×103 | 在90A/250VAC条件下（阻性负载，频率参照标准），连续动作次数。 | |||||
| 机械寿命 | 1×106 | 不带载或轻载条件下，连续动作次数 | ||||||

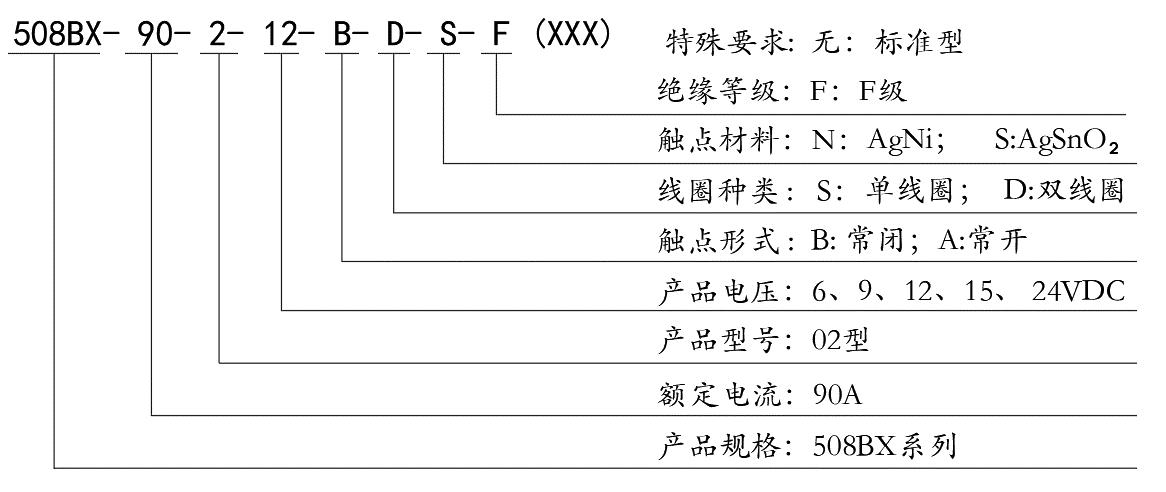

订货标识：

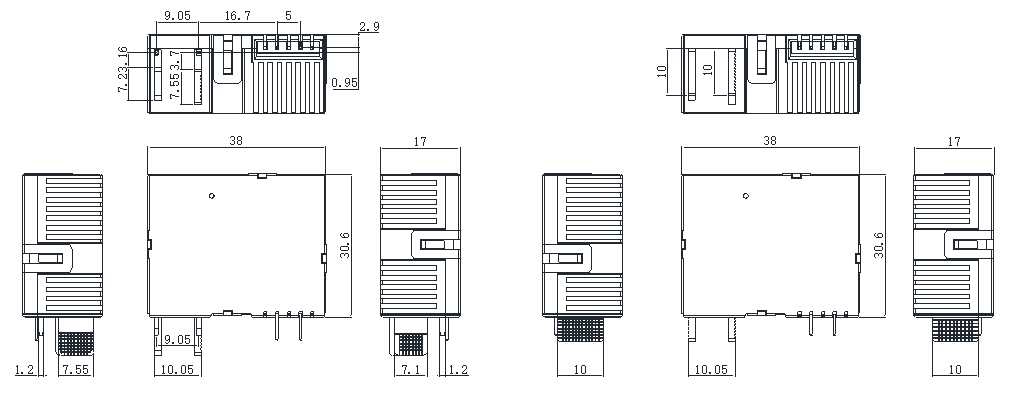

外形尺寸图、接线图（单位：mm）

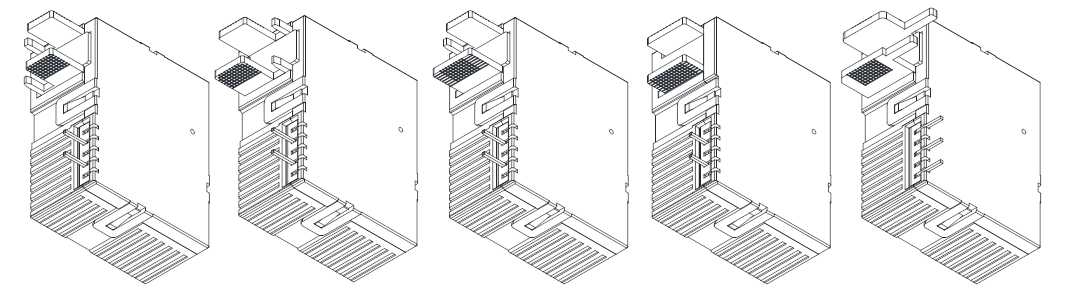

典型安装方式：
