| 外观 | 外壳颜色 | 黑 色 | 备 注 | |||||
| 触点参数 | 触点形式 | 1A | A为常开型 | |||||
| 触点材料 | 银合金 | AgSnO2 | ||||||
| 初始接触电阻 | ≤50mΩ | ≤50mΩ （1A 24VDC） | ||||||
| 触点间隙 | 2.0~2.5 mm | 0.9mm(0.9W/1.2W) / 2.0mm（1.5W2.25W)) | ||||||
| 触点负载（阻性） | 60A/240VAC | 60A/240VAC 60A/277VAC 2HP/240VAC TV-15 | ||||||
| 最大切换电压 | 277VAC | 30VDC | ||||||
| 最大切换电流 | 60A | 40A | ||||||
| 最大切换功率 | 14400VA | 1200W | ||||||
| 最小触点容量 | 100mA/5VDC | 100mA/5VDC | ||||||
| 最大冲击电流 | 100A | 50A | ||||||
| 最大冲击持续电流时间 | ≤3ms | ≤3ms | ||||||
| 备注：上述值为初始值;直流负载只针对大开距触点间隙的产品。 | ||||||||
| 线圈规格表 | 额定电压 VDC | 吸合电压 ¹ VDC | 释放电压 ¹ VDC | 最大允许电压² VDC | 线圈电阻 Ω/（at 23±1℃） | |||
| 0.9W/I(A) | 1.2W/I(A) | 1.5W/I(A) | 2.25W/I(A) | |||||
| 5 | ≤3.75 | ≥0.25 | 5.5 | 27.8±10%/180mA | 20.8±10%/240mA | 17±10%/295mA | 11±10%/455mA | |
| 9 | ≤6.75 | ≥0.45 | 9.9 | 90±10%/100mA | 67.5±10%/133mA | 54±10%/167mA | 36±10%/250mA | |
| 12 | ≤9.0 | ≥0.6 | 13.2 | 160±10%/75mA | 120±10%/100mA | 96±10%/125mA | 64±10%/188mA | |
| 18 | ≤13.5 | ≥0.9 | 19.8 | 360±10%/50mA | 270±10%/67mA | 216±10%/84mA | 144±10%/125mA | |
| 24 | ≤18.0 | ≥1.2 | 26.4 | 640±10%/37.5mA | 480±10%/50mA | 384±10%/63mA | 256±10%/94mA | |
| 环境性能参数 | 工作温度 | -40℃~85℃ | 使用温度范围是代表继电器在线圈的动作电压范围内可以持续动作的温度范围（低温无水滴凝结现象） | |||||
| 湿度 | 45%-85%RH | IEC 68-2-3 试验Ca | ||||||
| 储存温度 | -40℃~85℃ | 储存温度范围是代表继电器在没有损伤状况下，可以被储存的的温度范围(低温无水滴凝结现象) | ||||||
| 机械振动 | 振动耐久能力 | 10~55HZ 振幅 1.0mm | 在无激励状态下，继电器在振幅宽度为 1.5mm,频率为 10-55Hz，三个轴各方向各進行振动 2 小时，实验后外观结构无异常，且电气性能符合规定要求。 | IEC 68-2-6 试验Fc | ||||
| 耐振动(误动作) | 10~55HZ振幅 1.5mm | 在吸合/释放状态下，继电器在振幅是 1.5mm，频率 10-55Hz。三轴各方向進行 5 分钟振动，触点误动作不超过 1ms，实验后外观、结构不可异常，电气性能符合规格要求 | ||||||
环境性能参数
机械冲击
冲击耐久能力
981m/S2
继电器在三轴六方向耐受加速度 981m/s 2及作用时间 6 毫秒的冲击各二次，产品结构和性能无异常
IEC 68-2-27 试验Ea
耐冲击(误动作)
98.1m/S2
在吸合/释放状态下，继电器在三轴六方向耐受加速度 98.1m/ s2及作用时间 11 毫秒的冲击各二次，触点误动作不超过 1 毫秒
耐寒性
使用耐寒性
继电器在没有输入状态下，在恒温箱-30 ± 2℃的溫度连续保持 2 小時。保持原状态操作回路上的定额电压实验时继电器能正常动作。(低温时没有水滴凝结现象)
储存耐寒性
继电器在恒温箱-40 ± 2℃的溫度连续保持 72 小时。然后于常温中消除水滴 1-2 小时后，进行结构、动作、及绝缘阻抗、耐压测试，结果符合要求(低温无水滴凝结现象)
耐热性
使用耐热性
继电器在操作回路上提供定额电压，接点部分提供定额电流状态下，在恒温 85 ± 2℃的溫度连续保持 2 小时，保持原状态进行继电器动作测试，结果必须符合规格要求。
储存耐热性
继电器在恒温箱 85 ± 2℃的溫度连续保持 16 小时，在常温，常湿状态下，放置 1-2 小时后，进行结构、动作、绝缘阻耐压测试，结果符合要求。
耐湿性
继电器在溫度 40 ± 2℃，相对温度在 90～95%环境下连续保持 48 小时，然后于常温常湿状态放置 1-2 小时，进行结构、动作、绝缘阻抗、耐压测试，结果需要符合要求
IEC 68-2-3 试验Ca
端脚特性
端脚强度
在水平方向负重 300 克持续 1 分钟，测试后端脚不能有任何的松脱或弯曲。
焊锡测试
溫度 260 ± 10℃，时间 5 ± 0.5 秒，浸锡端子前端 2--3mm，沾锡面
积需要达到 90%以上。
耐焊接热性
当端脚浸到 350℃的锡炉内 3 秒钟，继电器必须能符合所有电气和机
械规格要求，外观也不能改变。
电性能参数
线圈温升（额定电压下）
≤70K
继电器额定负载电流，线圈加额定50%激励电压， 温度稳定不超过 85℃
触点温升
≤55K
触点施加额定电流，待热平衡稳定后测试
吸合时间（额定电压）
≤15ms
不含触点抖动时间
释放时间（额定电压）
≤10ms
不含触点抖动时间
浪涌电压
6KV (1.2/50μs)
线圈与触点
绝缘电阻
≥1000MΩ（500VDC)
断开触点间、触点和线圈间
IEC 60255-5中第7条
介质耐压
触点-触点
2000VAC/2500VAC 1min
50/60 Hz (1 分钟)
IEC 60255-5中第6条
触点-线圈
4000VAC 1min
4000VAC,50/60 Hz（1 分钟）
耐热和阻燃
F级绝缘等级
电气寿命
≥3×10⁴
40A 277VAC（常温下纯阻性负载，1S on，9S off）
禁止在额定电流条件下长期载流工作
≥1×10⁴
50A 277VAC（常温下纯阻性负载，1S on，9S off）
≥6×10³
60A 240VAC（常温下纯阻性负载，1S on，9S off）
机械寿命
1×106
无负载，连续动作次数
频率：每分钟 300 次
安全认证
认证类型
测试条件
0.9W
1.5W
2.25W
T∪V
NO:50A 240Vac/ 60A 240Vac
CQC
NO:50A 240Vac/ 60A 240Vac
UL
NO： 60A 240Vac 60A 277Vac 2HP 240Vac TV-15
备注：（1）表中未注明温度的负载，均值环境温度为室温； （2）每个负载的详细测试条件不同，因此实际电寿命次数不一样。
结构
安装方式
重 量
封装结构
PCB板式
约30g
防焊剂型
密封型
包装 方式
抽样检查标准
GB2828-2012 以一般检查水平Ⅲ级 AQL-0.65
来料包装形式
内包装用塑盒管状包装，外包装用牢固的纸箱包装
运输规定事项
产品运输过程中应注意防止重压、跌落、
防潮和防热。

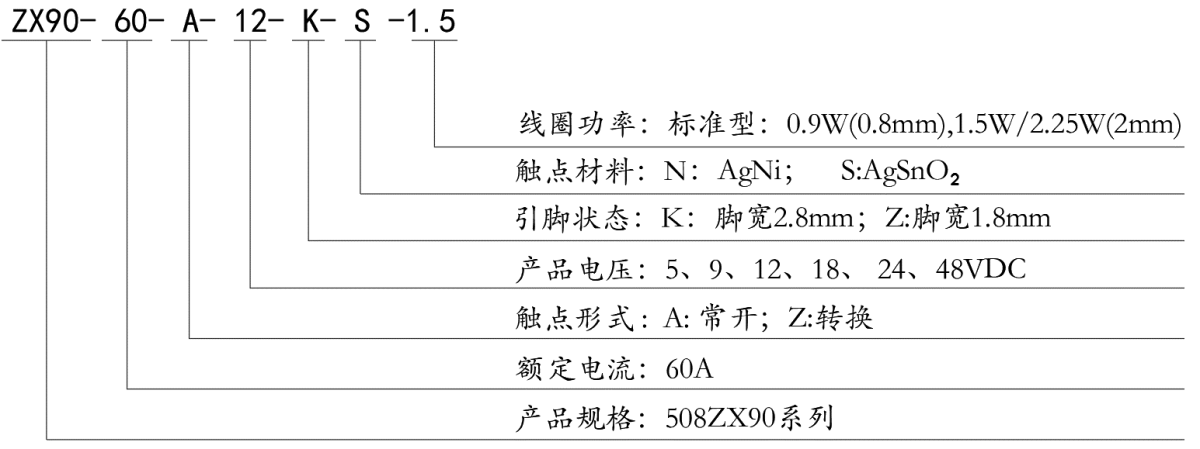

订货标识解析：

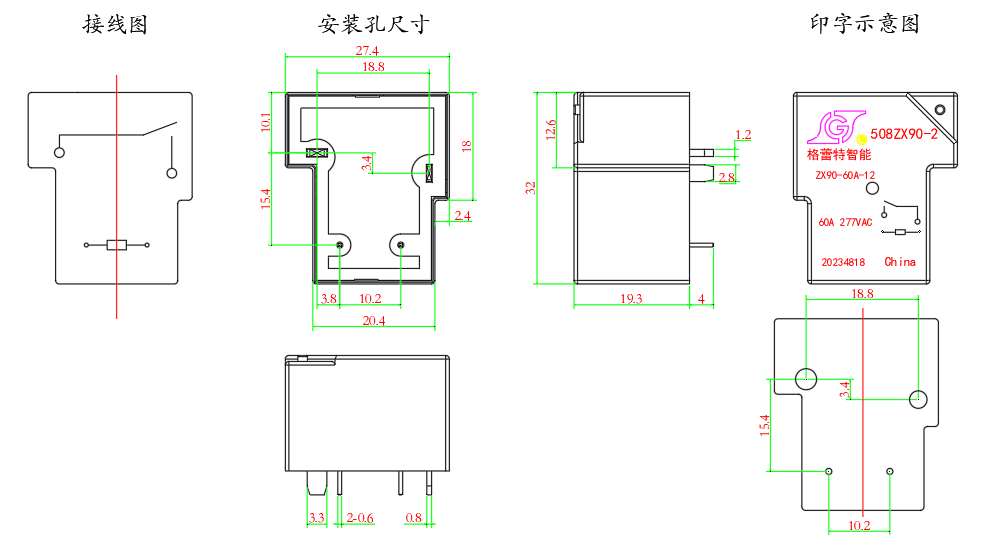

外形尺寸图（单位：mm）
