外观	外壳颜色		黑  色		备  注
触点参数	触点形式		1A/1Z		A为常开型/Z为转换型
	触点材料		银合金
	接触电阻		≤100mΩ		≤100mΩ （1A 6VDC）
	触点间隙		最小 0.30 mm
	触点负载（阻性）		16A/250VAC	16V/30VDC
	最大切换电压		250VAC
	最大切换电流		16A
	最大切换功率		4000VA
	最小触点容量		1A/6VDC
	最大冲击电流		78A
	最大冲击持续电流时间		≤4ms
	备注：上述值为初始值
线圈参数	线圈额定功耗		0.2W/0.45W
	线圈额定电流		30mA
线圈规格表	额定电压          VDC	吸合电压 ¹   VDC	释放电压 ¹  VDC	最大允许电压²    VDC	线圈电阻 Ω/（at 23±1℃）
					0.2W		0.45W
	5	≤3.75	≥0.25	6.5	125±10%		55.5±10%
	9	≤6.75	≥0.45	11.7	405±10%		180±10%
	12	≤9.0	≥0.6	15.6	720±10%		300±10%
	18	≤13.5	≥0.9	23.4	1620±10%		720±10%
	24	≤18.0	≥1.2	31.2	2880±10%		1280±10%
环境性能参数	工作温度		-40℃~105℃		使用温度范围是代表继电器在线圈的动作电压范围内可以持续动作的温度范围（低温无水滴凝结现象）
	湿度		45%-85%RH
	储存温度		-40℃~85℃		储存温度范围是代表继电器在没有损伤状况下，可以被储存的的温度范围(低温无水滴凝结现象)
	机械振动	振动耐久能力	10~55HZ 振幅 1.0mm		在无激励状态下，继电器在振幅宽度为 1.0mm,频率为 10-55Hz，三个轴各方向各進行振动 2 小时，实验后外观结构无异常，且电气性能符合规定要求。
		耐振动(误动作)	10~55HZ振幅 1.5mm		在吸合/释放状态下，继电器在振幅是 1.5mm，频率 10-55Hz。三轴各方向進行 5 分钟振动，触点误动作不超过 1ms，实验后外观、结构不可异常，电气性能符合规格要求

环境性能参数	机械冲击	冲击耐久能力	981m/S2		继电器在三轴六方向耐受加速度 981m/s 2及作用时间 6 毫秒的冲击各二次，产品结构和性能无异常
		耐冲击(误动作)	98.1m/S2		在吸合/释放状态下，继电器在三轴六方向耐受加速度 98.1m/ s2及作用时间 11 毫秒的冲击各二次，触点误动作不超过 1 毫秒
	耐寒性	使用耐寒性	继电器在没有输入状态下，在恒温箱-30 ± 2℃的溫度连续保持 2 小時。保持原状态操作回路上的定额电压实验时继电器能正常动作。(低温时没有水滴凝结现象)
		储存耐寒性	继电器在恒温箱-40 ± 2℃的溫度连续保持 72 小时。然后于常温中消除水滴 1-2 小时后，进行结构、动作、及绝缘阻抗、耐压测试，结果符合要求(低温无水滴凝结现象)
	耐热性	使用耐热性	继电器在操作回路上提供定额电压，接点部分提供定额电流状态下，在恒温 85 ± 2℃的溫度连续保持 2 小时，保持原状态进行继电器动作测试，结果必须符合规格要求。
		储存耐热性	继电器在恒温箱 85 ± 2℃的溫度连续保持 16 小时，在常温，常湿状态下，放置 1-2 小时后，进行结构、动作、绝缘阻耐压测试，结果符合要求。
	耐湿性		继电器在溫度 40 ± 2℃，相对温度在 90～95%环境下连续保持 48 小时，然后于常温常湿状态放置 1-2 小时，进行结构、动作、绝缘阻抗、耐压测试，结果需要符合要求
端脚特性	端脚强度		在水平方向负重 300 克持续 1 分钟，测试后端脚不能有任何的松脱或弯曲。
	焊锡测试		溫度 260 ± 10℃，时间 5 ± 0.5 秒，浸锡端子前端 2--3mm，沾锡面 积需要达到 90%以上。
	耐焊接热性		当端脚浸到 350℃的锡炉内 3 秒钟，继电器必须能符合所有电气和机 械规格要求，外观也不能改变。
电性能参数	线圈温升		≤35K		继电器空载，线圈加额定电压，温度稳定后测量温升不超过 35℃(不含环境温度)
	吸合时间（额定电压）		≤10ms
	释放时间（额定电压）		≤5ms
	绝缘电阻		≥1000MΩ（500VDC)		断开触点间、触点和线圈间
	介质耐压	触点-触点	1000VAC 1min		1,000VAC,50/60 Hz (1 分钟)
		触点-线圈	2000VAC 1min		2,000VAC,50/60 Hz（1 分钟）
	耐热和阻燃		F级绝缘等级		六面灼热丝
	电气寿命		1×10⁵		10A 250Vac/30Vdc		阻性负载，常温条件；     频率：每分钟 30 次，       占空比：1 秒通 9 秒断
			5×10⁴		16A 250Vac/30Vdc
	机械寿命		1×107		无负载，连续动作次数		频率：每分钟 300 次
安全认证	认证类型		测试条件
			0.2W		0.45W
	UL		NO:16A 250Vac/30Vdc		NO:16A/10A/5A 250Vac/30Vdc
	T∪V		NO:16A 250Vac/30Vdc		NO:16A/10A/5A 250Vac/30Vdc
	CQC		NO:16A 250Vac/30Vdc		NO:16A/10A/5A 250Vac/30Vdc
	备注：（1）表中未注明温度的负载，均值环境温度为室温；                                                                                                                                                                                                 （2）每个负载的详细测试条件不同，因此实际电寿命次数不一样。
结构	安装方式		PCB板式
	重  量		约20g
	封装结构		防焊剂型
	抽样检查标准		GB2828-2012 以一般检查水平Ⅲ级 AQL-0.65
包装方式	来料包装形式		内包装用塑盒包装（100 只/盒），外包装用牢固的纸箱包装（2000 只/箱）
	运输规定事项		产品运输过程中应注意防止重压、跌落、 防潮和防热。

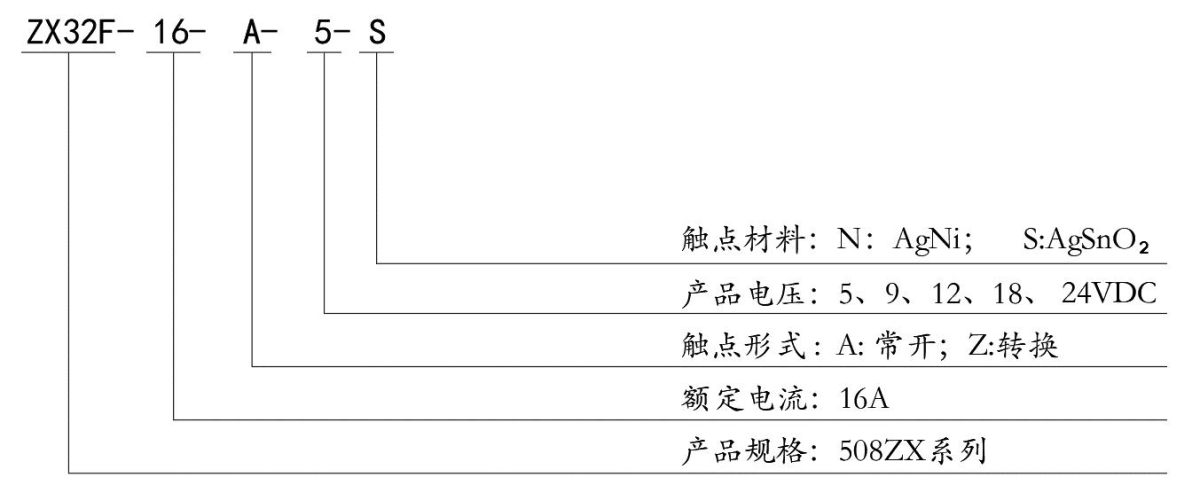

订货标识解析：

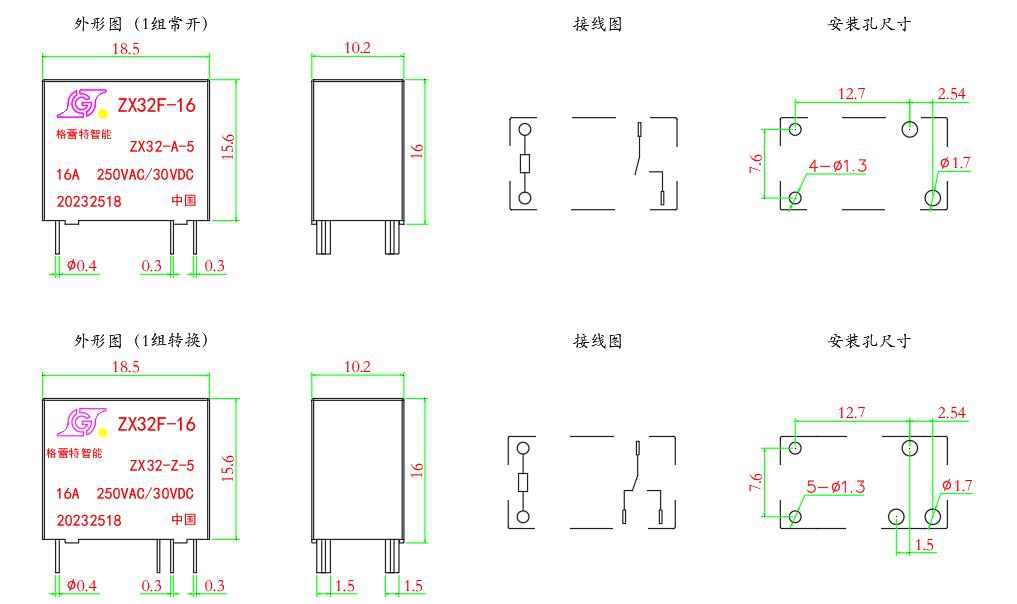

外形尺寸图（单位：mm）
