| 外观 | 外壳颜色 | 黑 色 | 备 注 | |||||
| 触点参数 | 触点形式 | 1H | 常开状态 | |||||
| 触点材料 | 银合金 | |||||||
| 接触电阻 | ≤1mΩ | 按照伏安法进行测试，通入10A恒定电流 | ||||||
| 触点负载（阻性） | 接通55A，载流200A， 断开55A , 830VAC | 触点负载（阻性） | 200A 60VDC | |||||
| 最大切换电压 | 830VAC | 最大切换电压 | 60VDC | |||||
| 最大切换电流 | 220A | 最大切换电流 | 220A | |||||
| 额定切换功率 | 45650VA | 额定切换功率 | 12000VA | |||||
| 最大切换功率 | 164340VA | 最大切换功率 | 13200VA | |||||
| 备注：上述值为初始值 | ||||||||
| 线圈参数 | 线圈额定功耗 | 3W | 注：（1）线圈保持电压为线圈施加额定电压100mS以上的线圈电压；（2）继电器线圈不允许长时间施加超过保护电压的上限值，防止线圈过热烧坏。 | |||||
| 保持电压 | 40%~100%∪n（环境温度25℃） 50%~60%∪n（环境温度85℃） | |||||||
| 线圈规格表 | 额定电压 VDC | 吸合电压 ¹ VDC | 释放电压 ¹ VDC | 最大电压 ² VDC | 线圈电阻 Ω | |||
| I | P | |||||||
| 6 | ≤4.2 | ≥0.6 | 7.2 | 12±10% | 7.2±10% | |||
| 9 | ≤6.3 | ≥0.9 | 10.8 | 27±10% | 16.2±10% | |||
| 12 | ≤8.4 | ≥1.2 | 14.4 | 48±10% | 28.8±10% | |||
| 24 | ≤16.8 | ≥2.4 | 28.8 | 192±10% | 115.2±10% | |||
| 备注：（1）上述值为初始值；（2）最大电压继电器线圈短时间内能承受的最大电压。 | ||||||||
| 环境性能参数 | 工作温度 | -40℃~85℃ | 使用温度范围是代表继电器在线圈的动作电压范围内可以持续动作的温度范围（低温无水滴凝结现象 | |||||
| 湿度 | 5%-85%RH | |||||||
| 储存温度 | -40℃~85℃ | 储存温度范围是代表继电器在没有损伤状况下，可以被储存的的温度范围(低温无水滴凝结现象) | ||||||
| 机械振动 | 振动耐久能力 | 10~55HZ 振幅 1.0mm | 在无激励状态下，继电器在振幅宽度为 1.0mm,频率为10-55Hz，三个轴各方向各進行振动 2 小时，实验后外观结构无异常，且电气性能符合规定要求。 | |||||
| 耐振动(误动作) | 10~55HZ 振幅 1.5mm | 10-55Hz。三轴各方向進行 5 分钟振动，触点误动作不超过 1ms，实验后外观、结构不可异常，电气性能符合规格要求 | ||||||
| 机械冲击 | 冲击耐久能力 | 980m/S2 | 继电器在三轴六方向耐受加速度 980m/s 2及作用时间6 毫秒的冲击各二次，产品结构和性能无异常 | |||||
| 耐冲击(误动作) | 98m/S2 | 在吸合/释放状态下，继电器在三轴六方向耐受加速度98/ s2及作用时间 11 毫秒的冲击各二次，触点误动作不超过 1 毫秒 | ||||||
| 环境性能参数 | 耐寒性 | 使用耐寒性 | 继电器在没有输入状态下，在恒温箱-30 ± 2℃的溫度连续保持 2 小時。保持原状态操作回路上的定额电压实验时继电器能正常动作。(低温时没有水滴凝结现象) | |||||
| 储存耐寒性 | 继电器在恒温箱-40 ± 2℃的溫度连续保持 72 小时。然后于常温中消除水滴 1-2 小时后，进行结构、动作、及绝缘阻抗、耐压测试，结果符合要求(低温无水滴凝结现象) | |||||||
| 耐热性 | 使用耐热性 | 继电器在操作回路上提供定额电压，接点部分提供定额电流状态下，在恒温 85 ± 2℃的溫度连续保持 2 小时，保持原状态进行继电器动作测试，结果必须符合规格要求。 | ||||||
| 储存耐热性 |
继电器在恒温箱 85 ± 2℃的溫度连续保持 16 小时，在常温，常湿状态下，放置 1-2 小时后，进行结构、动作、绝缘阻耐压测试，结果符合要求。 |
|||||||
| 耐湿性 | 继电器在溫度 40 ± 2℃，相对温度在 90～95%环境下连续保持 48 小时，然后于常温常湿状态放置 1-2 小时，进行结构、动作、绝缘阻抗、耐压测试，结果需要符合要求 | |||||||
| 端脚特性 | 端脚强度 | 在水平方向负重 50 N持续 10s，测试后端脚不能有任何的松脱或弯曲。 | ||||||
| 焊锡要求 | 焊接温度：260℃±5℃；焊接时间：10±1s | |||||||
| 耐焊接热性 |
1、当端脚浸到 350℃的锡炉内 3~5 秒钟，继电器必须能符合所有电气和机 械规格要求，外观也不能改变；2、表面端脚镀合金锡 |
|||||||
| 电性能参数 | 介质耐压 | 触点-触点 | 2000VAC 50/60 Hz 1min | 试验中不允许有飞弧、闪络或绝缘击穿现象，漏电流不得大于1mA | 电寿命后介质耐压不低于原值的75%，泄漏电流≤3mA，时间1分钟 | |||
| 触点-线圈 | 5000VAC 50/60 Hz 1min | |||||||
| 耐热和阻燃 | F级绝缘等级 | 六面灼热丝 | ||||||
| 吸合时间（额定电压） | ≤30ms | 不含触点抖动时间 | ||||||
| 释放时间（额定电压） | ≤10ms | 不含触点抖动时间 | ||||||
| 浪涌电压（线圈和触点间） | 10KV（1.2/50∪s) | |||||||
| 温升 | 线圈温升 | ≤70K | 触点负载200A，50~60%额定电压激励，环境温度85℃ | |||||
| 触点温升 | ≤100K | 触点负载200A，额定电压激励，环境温度55℃ | ||||||
| 绝缘电阻 | ≥1000MΩ（500VDC) | |||||||
| 电气寿命 | 3×10⁴ | 接通55A,载流200A，断开55A，830VAC,阻性负载，85℃， 通1s，断9s | ||||||
| 1×10³ | 接通200A,断开200A，830VAC,阻性负载，85℃， 通1s，断9s | |||||||
| 机械寿命 | 1×106 | 无负载连续动作次数，频率为每分钟 150 次 | ||||||
| 测试方法：830VAC，电流：启动时 55A/0.1s→通电时200A/0.8s→分断时 55A/0.1s，线圈通电 1s ON，(12VDC/0.1s 后下降至 6.6VDC~12VDC/0.9s 保持) /9sOFF，30K cycles，环境温度 85℃; | ||||||||
| 结构 | 安装方式 | PCB板式 | ||||||
| 重量 | 约200g | |||||||
| 封装结构 | 防焊剂型 | |||||||
| 安全认证 | 认证类型 | 测试条件 | ||||||
| UL/CUL | 接通55A,载流200A，断开55A，830VAC,85℃,30000次，阻性负载，通1s，断9s | |||||||
| T∪V | 接通55A,载流200A，断开55A，830VAC,85℃,30000次，阻性负载，通1s，断9s | |||||||
| CQC | 接通55A,载流200A，断开55A，830VAC,85℃,30000次，阻性负载，通1s，断9s | |||||||
| 备注：（1）表中未注明温度的负载，均值环境温度为室温；（2）以上仅列出了该产品认证的部分典型负载， | ||||||||
| 每个负载的详细测试条件不同，因此实际电寿命次数不一样。（3）以上认证待进行中。 | ||||||||
| 标准 | 抽样检查标准 | GB2828-2012 以一般检查水平Ⅲ级 AQL-0.65 | ||||||
|
包装 方式 |
来料包装形式 | 内包装用塑盒包装，外包装用牢固的纸箱包装 | ||||||
| 运输规定事项 | 产品运输过程中应注意防止重压、跌落、防潮和防热 | |||||||

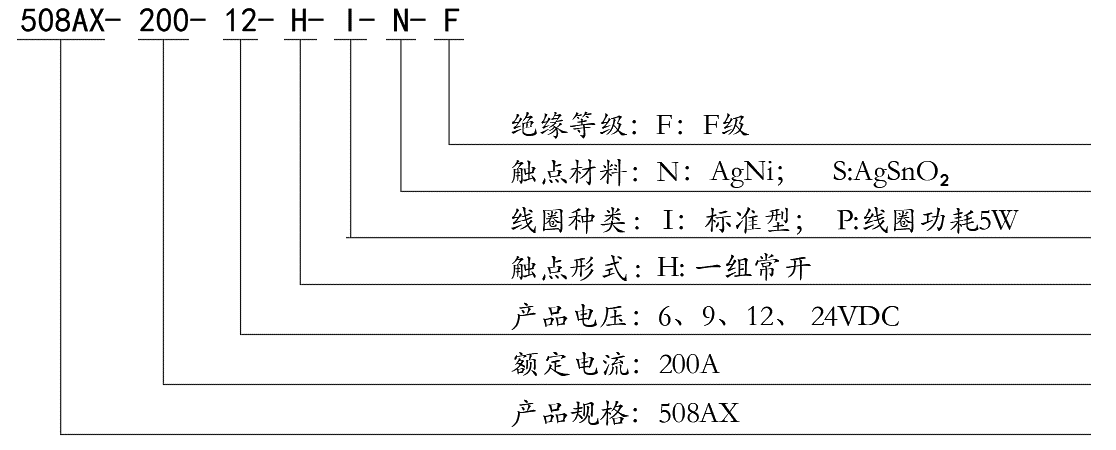

订货标识解析：

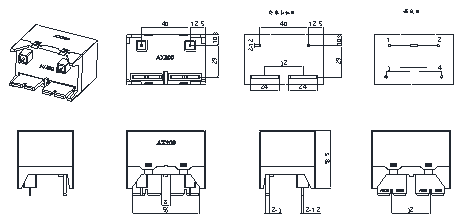

外形尺寸图、接线图（单位：mm）
